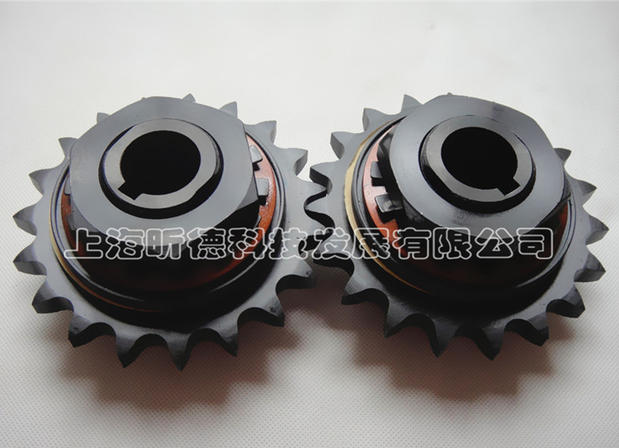

带链轮摩擦式扭力限制器

扭矩的设定:1、扭矩限制器的扭矩设定只需扭紧或放松调整螺栓(调整螺帽)便可.

 2、扭矩限制器在安装至轴上后,即可进行扭矩调整,其步骤如下:
 TL200至TL350型,首先,转动螺帽,把碟形弹簧固定至一片,再将每一调整螺栓扭60°.其次,在正常负荷情况下此扭矩限制器仍然滑动,则逐渐扭紧螺帽(TL200-TL350型)或螺栓(TL500-TL20型),一直到扭矩限制器不再滑动.注意,各螺栓松紧度必须均匀,先试行调整数次以寻找相关机器正确扭矩设定,下面有效转角和预设扭矩关系可供参考.精密的扭矩调整时,宜将本扭矩限制器在调整螺帽或螺栓旋转45°,于50—60rpm下试运转

 摩擦式扭力限制器 概念　　扭力限制器是当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行***联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。应用范围：电子装备行业、自动化生产线、输送机行业等。
 特点：1、当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行***联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。
 2、扭矩限制器采用弹簧负荷式摩擦表面.以螺帽或螺栓调整弹簧力.预设其滑动扭矩.
 3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件.摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长.中间滑动套无需润滑.扭矩限制器不同于剪销式机械一次使用就须作废,而可以重复使用.
